Vòng đeo tay chống tĩnh điện (ESD Wrist Strap) – Giải pháp nối đất cá nhân quan trọng nhất trong khu vực EPA
Vòng đeo tay chống tĩnh điện (ESD Wrist Strap) – Giải pháp nối đất cá nhân quan trọng nhất trong khu vực EPA
Trong hệ thống kiểm soát tĩnh điện theo ANSI/ESD S20.20, vòng đeo tay chống tĩnh điện (ESD Wrist Strap) là phương tiện chính để nối đất nhân sự khi làm việc với linh kiện nhạy cảm (ESDS).

Đây không chỉ là một phụ kiện đơn giản – mà là thiết bị bảo vệ trực tiếp chống lại rủi ro phóng điện ESD trong quá trình thao tác.
Vai trò của vòng đeo tay ESD
Vòng đeo tay là phương tiện:
- Nối đất cơ thể người thao tác
- Duy trì người ở cùng điện thế với hệ thống ground
- Ngăn tích tụ điện tích trên cơ thể
- Loại bỏ nguy cơ phóng điện nguy hiểm giữa người và linh kiện
Ngoài ra, trong một số trường hợp sửa chữa hiện trường (field service repair), khi không thể nối đất trực tiếp, vòng đeo tay còn giúp tạo liên kết đẳng thế – giữ người và linh kiện ở cùng điện thế để tránh phóng điện giữa hai bên.
Nguyên lý hoạt động
Khi được đeo đúng cách và kết nối đúng điểm ground (Common Point Ground hoặc Equipotential Bonding Point):
- Người thao tác được giữ ở thế điện gần bằng 0V
- Hoặc bằng với điện thế của linh kiện nếu không nối đất được
- Điện tích tĩnh điện liên tục được xả về ground
- Không xảy ra phóng điện nguy hiểm giữa người và linh kiện
Khi nhân sự ngồi thao tác với linh kiện ESDS, việc sử dụng vòng đeo tay là bắt buộc theo chương trình kiểm soát ESD.

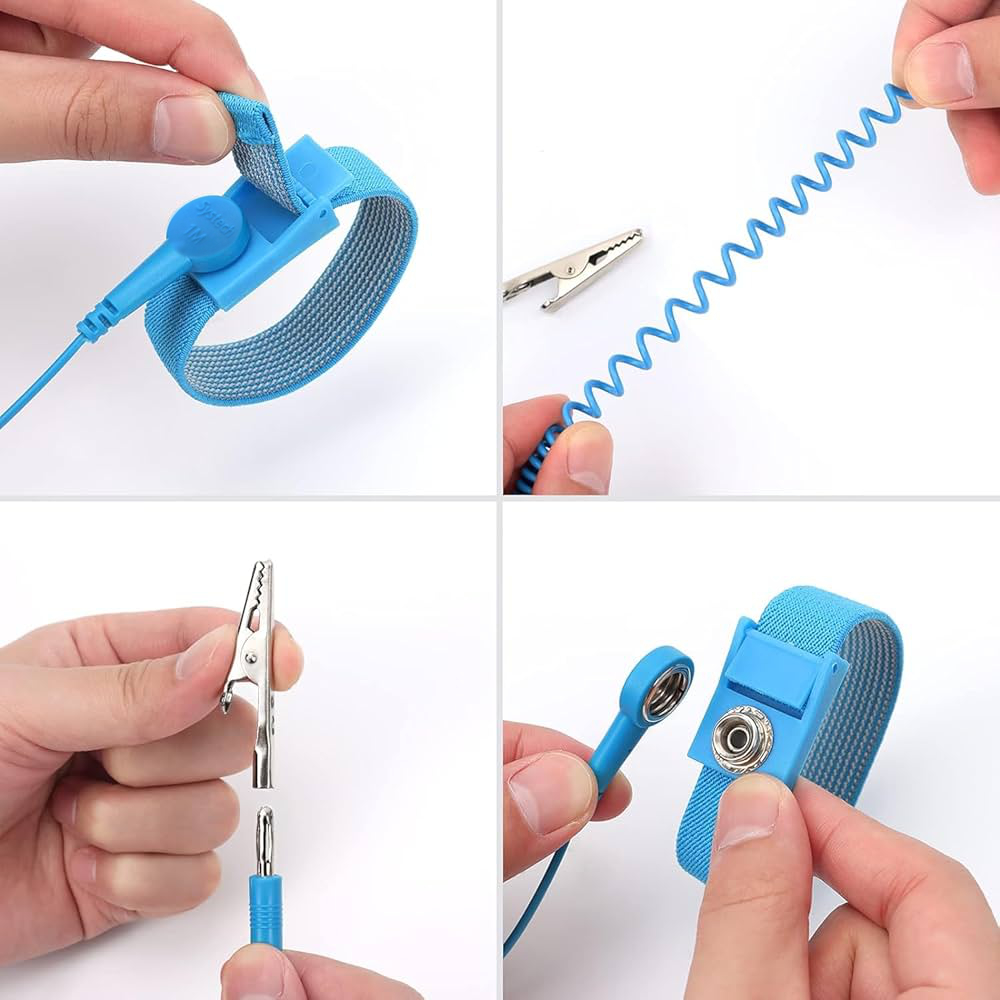

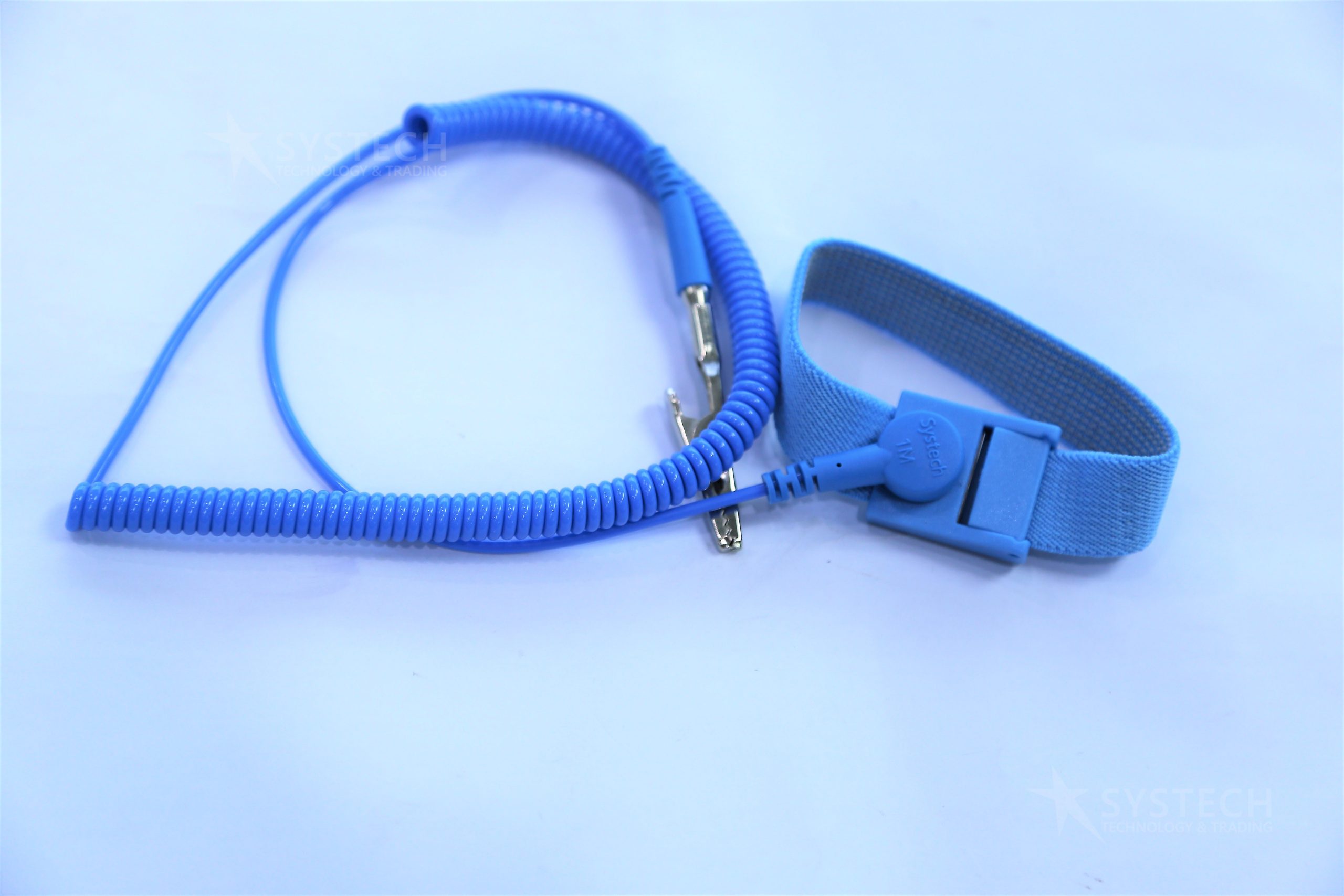

Cấu tạo chính của vòng đeo tay ESD
Một bộ vòng đeo tay tiêu chuẩn gồm:
- Dây đeo cổ tay (wrist band) – vật liệu dẫn điện/dissipative
- Dây nối đất (coil cord)
- Điện trở an toàn tích hợp 1MΩ
- Đầu kết nối snap hoặc banana plug

Điện trở 1MΩ có vai trò:
- Hạn chế dòng điện chạy qua dây đeo cổ tay
- Bảo vệ người sử dụng khỏi nguy cơ điện giật
Tiêu chuẩn liên quan
- ANSI/ESD S1.1 – Wrist Straps
- ANSI/ESD S20.20 – ESD Control Program
- ANSI/ESD TR53 – Compliance Verification
Theo S20.20:
Hệ thống nối đất người + vòng đeo tay phải nằm trong giới hạn điện trở cho phép (thường < 3.5 × 10⁷ Ω tùy theo thiết lập chương trình).
Các vấn đề thường gặp
- Dây đứt ngầm
- Dây đeo lỏng, tiếp xúc kém
- Đeo vòng nhưng không nối đất
- Sử dụng vòng đeo tay không dây
Vì vậy, cần:
✔ Kiểm tra hàng ngày tại trạm kiểm tra
Hoặc
✔ Sử dụng hệ thống giám sát liên tục tại bàn thao tác

Ứng Dụng Thực Tế Của Vòng Đeo Tay ESD
- Bắt buộc sử dụng khi ngồi thao tác với linh kiện ESDS.
- Phòng sạch, lab, dây chuyền SMT.
- Đóng gói sản phẩm điện tử, bán dẫn.
- Test và sửa chữa linh kiện nhạy ESD
Trong nhiều môi trường, vòng đeo tay là phương tiện nối đất chính và quan trọng nhất.
Kết luận
Vòng đeo tay chống tĩnh điện không chỉ giúp loại bỏ điện tích tích tụ trên cơ thể, mà còn đảm bảo người thao tác và linh kiện luôn ở cùng điện thế – ngăn ngừa phóng điện nguy hiểm.
Một chương trình ESD đạt chuẩn không chỉ yêu cầu có vòng đeo tay, mà còn yêu cầu:
- Đeo đúng cách
- Nối đúng ground
- Kiểm tra định kỳ
- Tuân thủ yêu cầu an toàn điện
Nếu doanh nghiệp của bạn cần đánh giá hệ thống nối đất cá nhân hoặc đào tạo kiểm soát ESD, Systech sẵn sàng hỗ trợ chuyên sâu.
