Trong hệ thống kiểm soát tĩnh điện theo ANSI/ESD S20.20, vòng đeo tay chống tĩnh điện (ESD Wrist Strap) là phương tiện chính để nối đất nhân sự khi làm việc với linh kiện nhạy cảm (ESDS).

Đây không chỉ là một phụ kiện đơn giản – mà là thiết bị bảo vệ trực tiếp chống lại rủi ro phóng điện ESD trong quá trình thao tác.

Vai trò của vòng đeo tay ESD

- Vòng đeo tay là phương tiện:

- Nối đất cơ thể người thao tác

- Duy trì người ở cùng điện thế với hệ thống tiếp địa

- Ngăn tích tụ điện tích trên cơ thể

- Loại bỏ nguy cơ phóng điện nguy hiểm giữa người và linh kiện

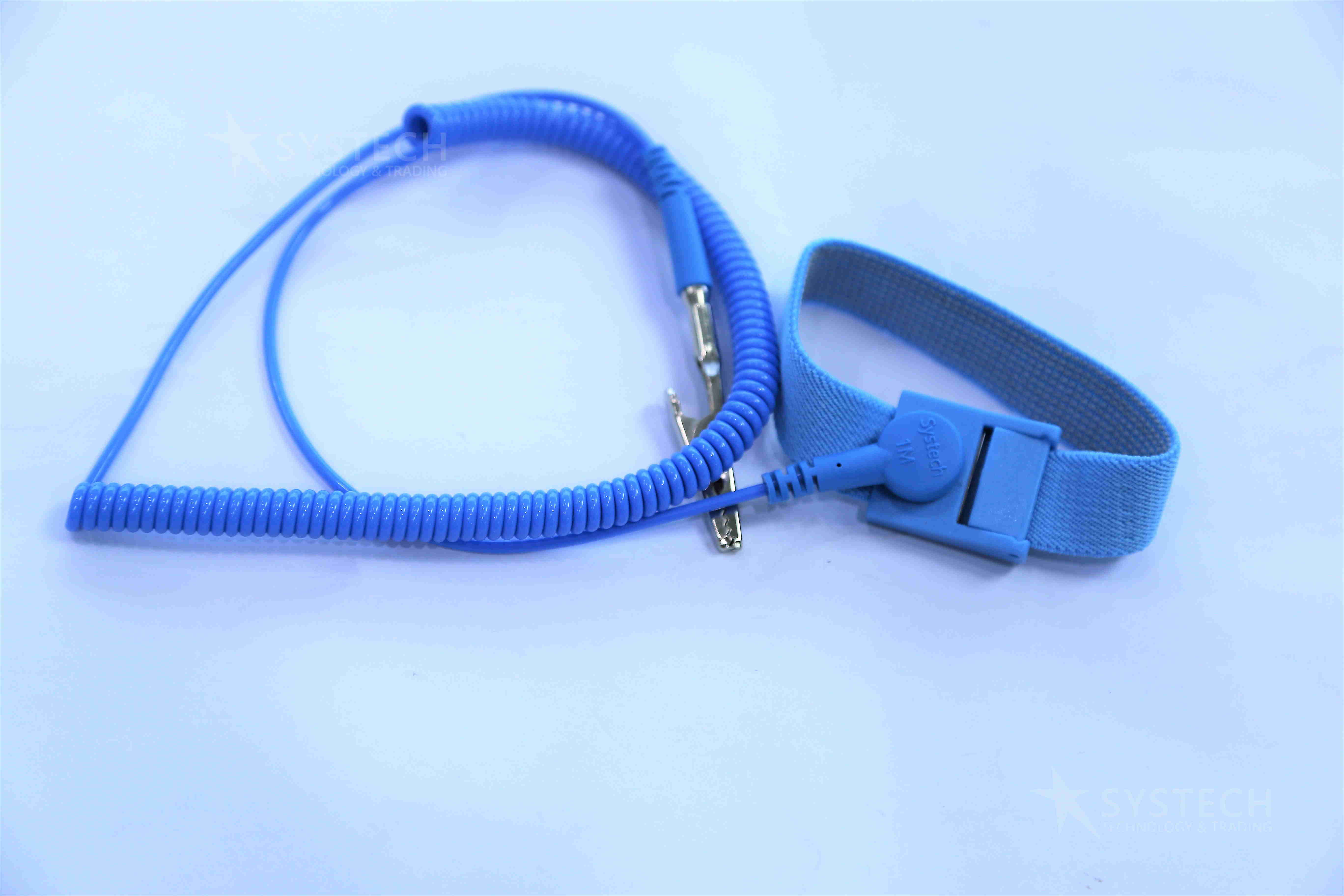

Cấu tạo chính của vòng đeo tay ESD

- Một bộ vòng đeo tay tiêu chuẩn gồm:

- Dây đeo cổ tay (wrist band) – vật liệu dẫn điện/dissipative

- Dây nối đất (coil cord)

- Điện trở an toàn tích hợp

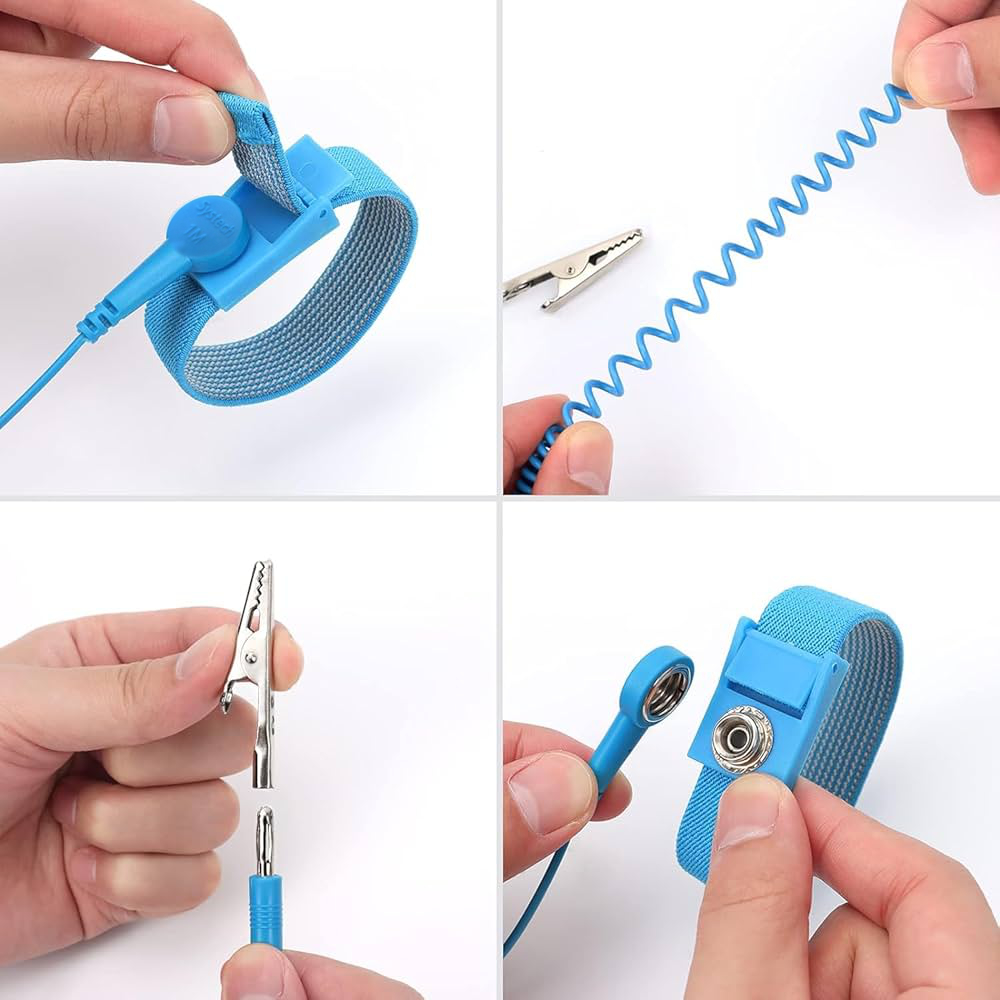

- Đầu kết nối dạng cúc bấm, dạng kẹp cá sấu hoặc dạng bắp chuối

Điện trở 1MΩ có vai trò:

- Hạn chế dòng điện chạy qua dây đeo cổ tay

- Bảo vệ người sử dụng khỏi nguy cơ điện giật

Tiêu chuẩn liên quan

- ANSI/ESD S1.1 – Wrist Straps

- ANSI/ESD S20.20 – ESD Control Program

- ANSI/ESD TR53 – Compliance Verification

Các vấn đề thường gặp

- Dây nối đất bị đứt ngầm: Lõi dây bên trong gãy do kéo căng, xoắn nhiều lần hoặc sử dụng lâu ngày → vòng vẫn đeo nhưng không còn kết nối đất nên không tiêu tán được điện tích.

- Dây đeo lỏng, tiếp xúc kém: Vòng đeo không ôm sát cổ tay, đeo trên tay áo hoặc dây đã giãn → tiếp xúc điện với da kém, điện trở tiếp xúc tăng.

- Đeo vòng nhưng không nối đất: Dây không cắm vào điểm tiếp địa → vòng đeo không xả được tĩnh điện.

- Sử dụng vòng đeo tay không dây: Không có kết nối tới điểm tiếp địa nên không tiêu tán điện tích ổn định → không phù hợp sử dụng trong khu vực EPA theo tiêu chuẩn ESD.

Vì vậy, cần:

✔ Kiểm tra hàng ngày tại trạm kiểm tra

Hoặc

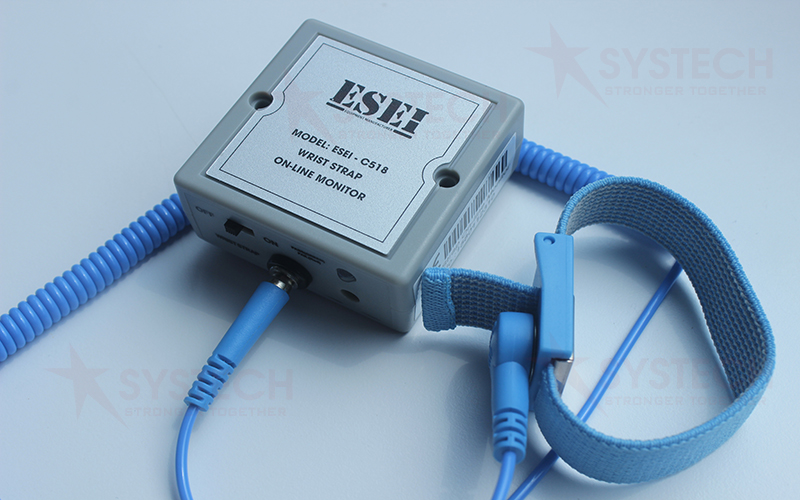

✔ Sử dụng hệ thống giám sát liên tục tại bàn thao tác

Ứng Dụng Thực Tế Của Vòng Đeo Tay ESD

- Phòng sạch, lab, dây chuyền SMT.

- Đóng gói sản phẩm điện tử, bán dẫn.

- Test và sửa chữa linh kiện nhạy ESD

Trong nhiều môi trường, vòng đeo tay là phương tiện nối đất chính và quan trọng nhất.

Kết luận

Vòng đeo tay chống tĩnh điện không chỉ giúp loại bỏ điện tích tích tụ trên cơ thể, mà còn đảm bảo người thao tác và linh kiện luôn ở cùng điện thế – ngăn ngừa phóng điện nguy hiểm.

Một chương trình ESD đạt chuẩn không chỉ yêu cầu có vòng đeo tay, mà còn yêu cầu:

- Đeo đúng cách

- Nối đất đúng cách

- Kiểm tra định kỳ

- Tuân thủ yêu cầu an toàn điện

Nếu doanh nghiệp của bạn cần đánh giá hệ thống nối đất cá nhân hoặc đào tạo kiểm soát ESD, Systech sẵn sàng hỗ trợ chuyên sâu.
