Thảm ESD – Giải pháp nền tảng trong kiểm soát tĩnh điện tại nhà máy
Trong các môi trường sản xuất điện tử, bán dẫn, SMT, phòng sạch…, tĩnh điện (ESD) là một trong những rủi ro âm thầm nhưng gây ảnh hưởng nghiêm trọng đến chất lượng sản phẩm, độ ổn định của quy trình và chi phí bảo hành. Trong đó, thảm ESD là một trong những vật tư nền tảng và bắt buộc trong hệ thống kiểm soát ESD theo tiêu chuẩn ANSI/ESD S20.20.

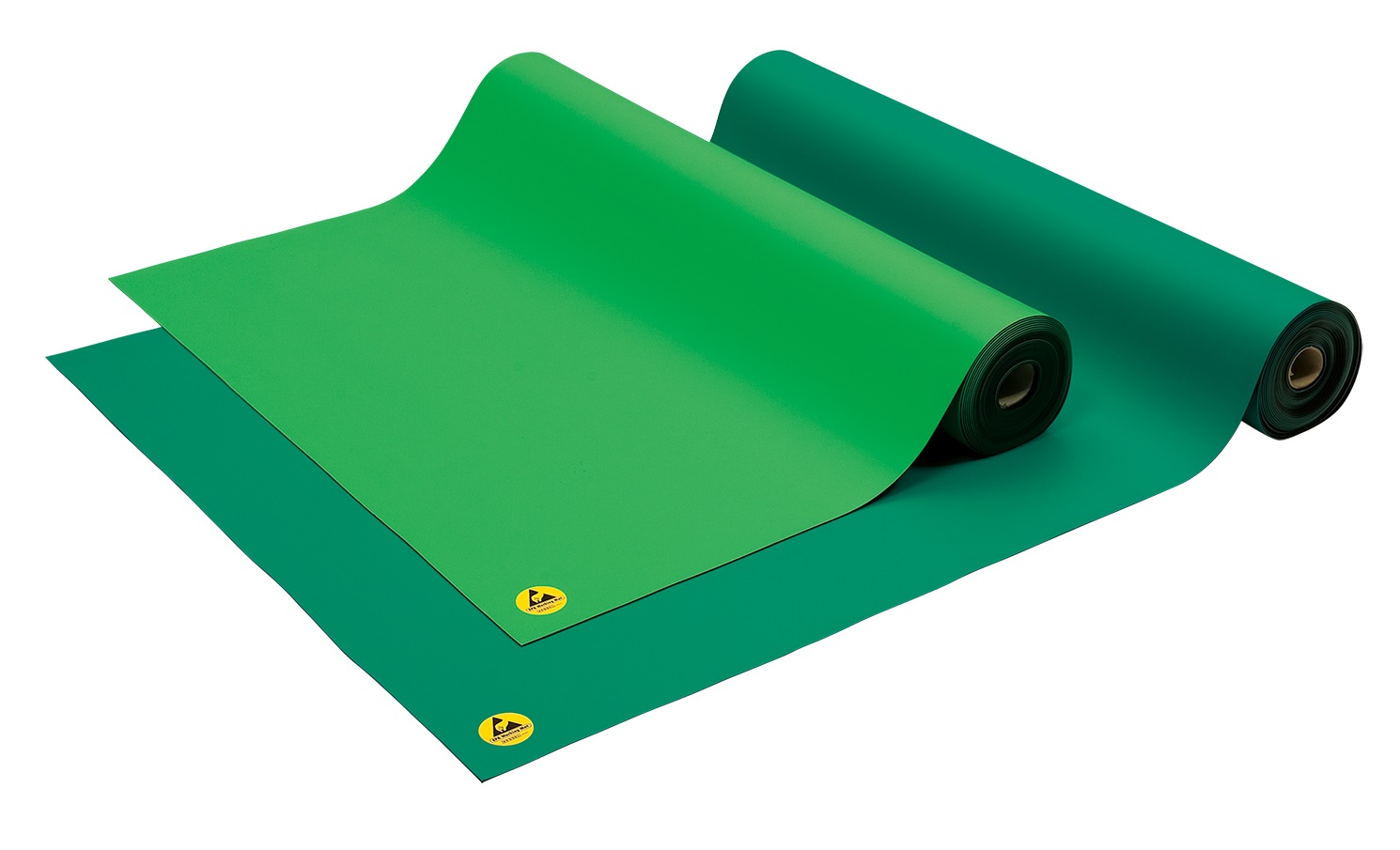

Thảm cao su chống tĩnh điện
Vai trò của thảm ESD trong hệ thống kiểm soát tĩnh điện
Thảm ESD không chỉ đơn thuần là bề mặt làm việc hay bề mặt sàn, mà đóng vai trò:
Dẫn và tiêu tán điện tích tĩnh một cách có kiểm soát
Ngăn ngừa phóng tĩnh điện đột ngột (ESD discharge)
Hỗ trợ tạo thành “ESD Protected Area – EPA” khi kết hợp với các biện pháp khác như nối đất, vòng đeo tay, giày dép ESD
Thảm ESD thường được sử dụng tại:
Nhà máy sản xuất và lắp ráp linh kiện – thiết bị điện tử.
Dây chuyền SMT, khu vực hàn, test, sửa chữa bo mạch.
Phòng sạch, phòng lab, phòng đo kiểm.
Khu vực đóng gói sản phẩm điện tử, bán dẫn, vi mạch.
Các khu vực EPA (Electrostatic Protected Area) yêu cầu kiểm soát ESD nghiêm ngặt.
Cấu tạo cơ bản của thảm ESD
Thông thường, thảm ESD được thiết kế 2 lớp với cấu trúc:
Lớp trên: Lớp chống tĩnh điện (ESD), có điện trở bề mặt nằm trong khoảng cho phép để tiêu tán điện tích một cách kiểm soát, tránh phóng điện đột ngột.
Lớp dưới: Lớp dẫn điện, có nhiệm vụ dẫn điện tích từ lớp trên xuống điểm tiếp đất (ground).
Độ dày phổ biến: khoảng 2 mm (±0,2 mm); ngoài ra còn có loại 1,6 mm – 3 mm tùy ứng dụng (bàn thao tác, khu vực sản xuất, phòng sạch…).
Khổ tiêu chuẩn: thường rộng 1 m – 1,2 m, dạng cuộn.
Chiều dài cuộn: phổ biến 10 m – 15 m – 20 m, có thể cắt theo kích thước bàn thao tác hoặc khu vực cần trải.
Màu sắc phổ biến: xanh dương, xanh lá, xám, đen; trong đó xanh lá và xám là hai màu được sử dụng nhiều nhất trong môi trường điện tử.
Bề mặt: có thể là mặt bóng (dễ lau chùi, thẩm mỹ) hoặc mặt mờ (ít chói, chống trượt, thao tác ổn định hơn).
Tùy vào môi trường sử dụng (bàn kỹ thuật, SMT, phòng sạch, khu vực lắp ráp…), việc lựa chọn độ dày, màu sắc và khổ thảm cần phù hợp với không gian, mật độ thao tác và yêu cầu kiểm soát ESD của nhà máy

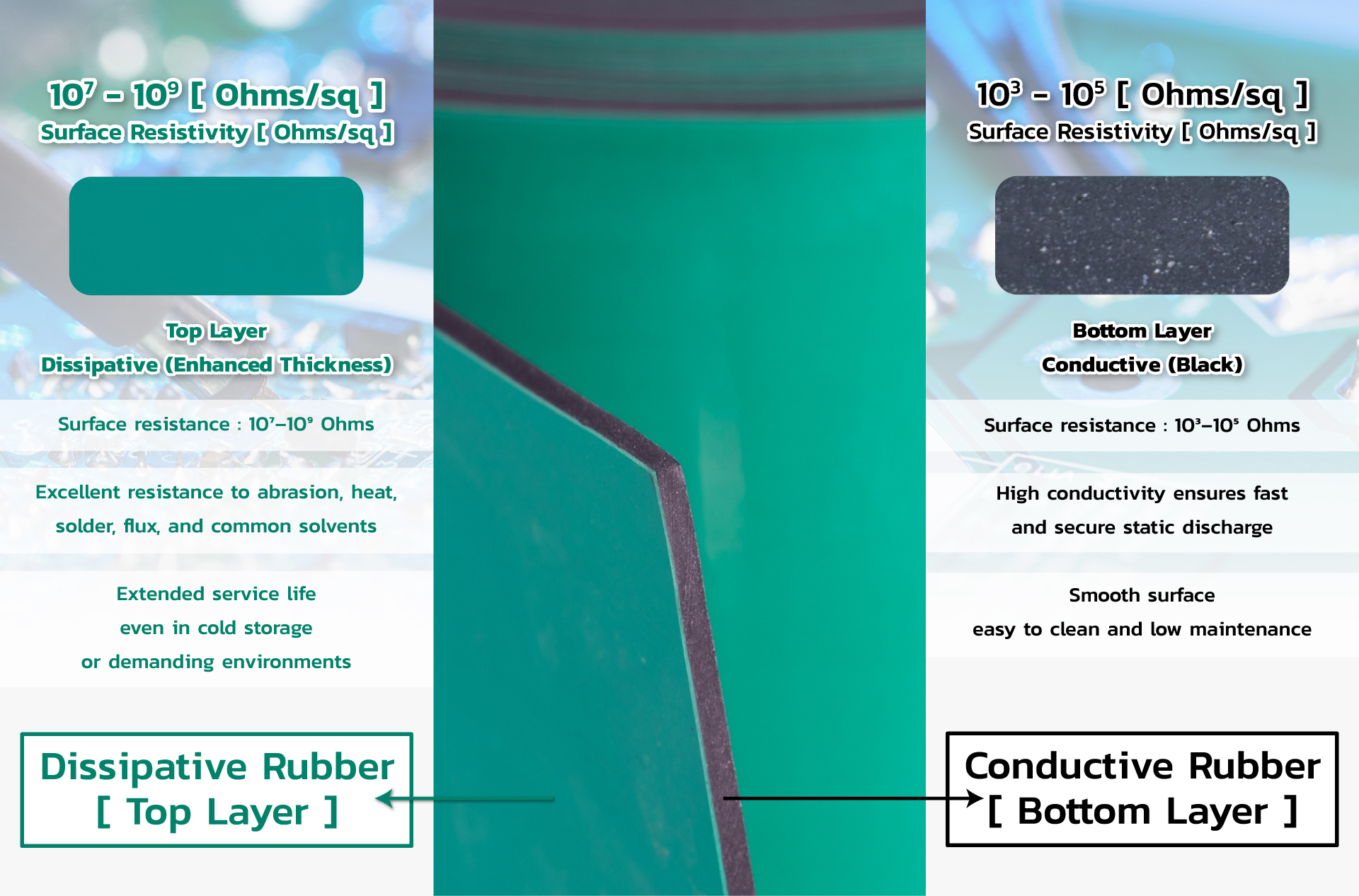

Cấu tạo của thảm cao su chống tĩnh điện
Điện trở thảm ESD – yếu tố không thể bỏ qua
Theo ANSI/ESD S20.20, thảm ESD cần đáp ứng các dải điện trở phù hợp, phổ biến:
Điện trở bề mặt (Rs): 104 – 109 Ω
Điện trở tiếp địa (Rg): 104 – 109 Ω
⚠️ Thảm có điện trở quá cao → không xả được điện tích
⚠️ Thảm có điện trở quá thấp → nguy cơ phóng điện nhanh, mất an toàn
Do đó, đo kiểm định kỳ thảm ESD là yêu cầu bắt buộc trong các chương trình kiểm soát ESD.

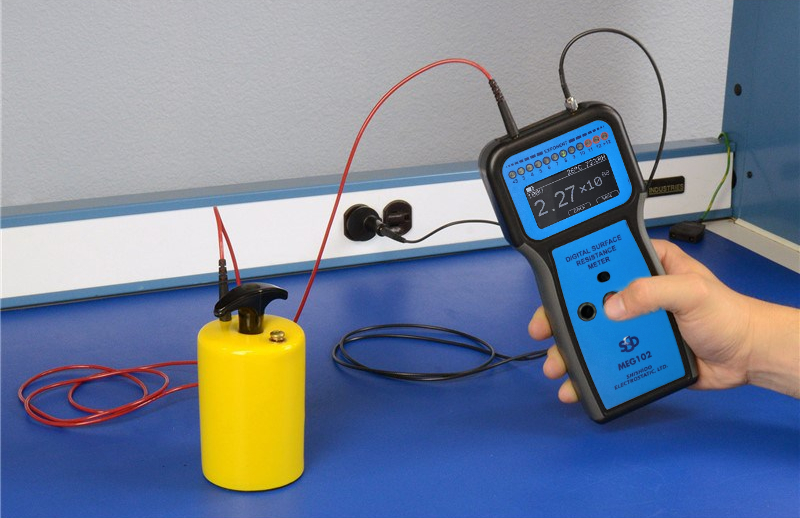

Đánh giá điện trở nối đất của thảm cao su chống tĩnh điện
Những sai lầm thường gặp khi sử dụng thảm ESD
Trong thực tế, nhiều nhà máy gặp các vấn đề như:
Thảm ESD không được nối đất đúng cách
Dùng thảm ESD đã lão hóa, nứt gãy, bong lớp dẫn
Nhầm lẫn giữa thảm chống trượt thông thường và thảm ESD
Không đo kiểm điện trở định kỳ theo quy trình
Những sai sót này khiến thảm ESD không còn tác dụng kiểm soát tĩnh điện, dù vẫn được sử dụng hằng ngày.
Mẹo nhận biết thảm ESD chất lượng tốt
Khi lựa chọn thảm, nên lưu ý:
✔ Cấu trúc 2 lớp rõ ràng
Cắt ngang sẽ thấy 2 lớp phân biệt, không phải loại pha trộn đồng nhất.
✔ Độ đàn hồi & hoàn thiện bề mặt
Không quá cứng, không quá mềm
Không rỗ bề mặt, không bong lớp
Mép cắt gọn, màu đồng đều
✔ Thông số điện trở đạt chuẩn
Lớp trên: khoảng 10⁶ – 10⁹ Ω
Lớp dưới: khoảng 10³ – 10⁶ Ω
Việc kiểm tra bằng máy đo điện trở bề mặt là cần thiết trước khi nghiệm thu.
Lưu ý quan trọng: Thảm phải được nối đất đúng cách
Một sai lầm phổ biến là trải thảm nhưng không nối đất.
Để hệ thống hoạt động đúng:
Cần gắn cúc bấm (snap) vào thảm
Sử dụng dây nối đất có điện trở 1MΩ
Kết nối về điểm tiếp địa ESD (Common Point Ground)
Nếu không có dây nối đất, thảm sẽ không thể tiêu tán điện tích.
Cúc nối đất cho thảm cao su chống tĩnh điện
Lựa chọn thảm ESD như thế nào cho đúng?
Khi lựa chọn thảm ESD, nhà cung cấp thảm ESD cần xem xét đồng thời:
Khổ thảm tối ưu
Yêu cầu tiêu chuẩn ESD (ANSI/ESD S20.20, IEC 61340…)
Độ bền cơ học, khả năng chịu hóa chất
Khả năng đo kiểm và truy xuất nguồn gốc (CO, test report)
Phù hợp với hệ thống nối đất hiện có
Giải pháp thảm ESD từ Systech
Với kinh nghiệm nhiều năm triển khai hệ thống kiểm soát ESD tại các nhà máy điện tử và FDI, Systech không chỉ cung cấp thảm ESD đạt chuẩn, mà còn:
Tư vấn lựa chọn đúng loại thảm theo ứng dụng
Hướng dẫn lắp đặt & nối đất đúng kỹ thuật
Đo kiểm – đánh giá định kỳ theo tiêu chuẩn ANSI/ESD S20.20
Đồng hành cùng khách hàng xây dựng hệ thống kiểm soát ESD hiệu quả
